1900s–1940s · 物理学基础

从质谱仪到离子束的发现

离子注入技术的思想渊源可以追溯到20世纪初。1900年代，英国物理学家弗朗西斯·阿斯顿 (Francis Aston) 发明了第一台离子质谱仪——这台仪器已经具备了现代离子注入机的基本特征：离子源、加速电场和分析磁铁。虽然当时的目的仅是分离和识别同位素，但这一发明无意中为离子注入技术奠定了工程基础。

1949 · 第一台注入机

橡树岭的开拓性实验 (1949)

1949年，美国橡树岭国家实验室 (ORNL)的R.L. Park及其同事建造了世界上第一台真正意义上的离子注入机。这台设备使用一台1.2 MeV Cockcroft-Walton加速器来研究离子与固体的相互作用。尽管设备简陋，没有质量分析器，束流稳定性极差（波动超过1%），剂量精度不到±20%，但它证明了离子注入在材料改性方面的潜力。

1952–1956 · 贝尔实验室

肖克利的洞见与奥尔的专利

1952年，贝尔实验室的R.S. Ohl首次发现离子注入可以用于半导体掺杂。1954年，威廉·肖克利 (William Shockley)——晶体管的发明者之一——进一步确认了这一发现，并证明了注入造成的晶格损伤可以通过退火修复。1956年，Ohl获得了第一项描述离子注入机全部基本特征（离子源、加速、质量分析、靶室）的专利。这一专利奠定了现代注入机的技术框架。

1960s · 学术研究阶段

实验室中的缓慢成长

1960年代，离子注入主要用于学术研究和少量工程探索。英国哈威尔原子能研究所 (UKAEA Harwell)的Dearnaley等人使用同位素分离器和Freeman离子源进行硼和磷注入实验，这是现代半导体掺杂的基础。然而，由于高温扩散炉工艺完全满足当时的器件要求，且注入机价格昂贵、操作复杂，芯片制造商对采用这项新技术兴趣寥寥。

"离子注入机被认为是不可理喻的额外成本——毕竟退火步骤仍然需要扩散炉。"
— C.M. McKenna, 1970s行业回顾

1970s 关键数据

2020s 竞争格局

全球离子注入机市场版图

FPD离子注入机 · 技术差异

FPD注入机 vs 半导体注入机：有何不同？

平板显示器（FPD）离子注入机与半导体离子注入机虽然基本原理相同——利用电磁场加速和分离离子束，注入到基板表面以改变材料特性——但在工程实现上存在本质差异：

FPD关键技术

LTPS / LTPO / OLED：显示器离子注入的驱动技术

LTPS (低温多晶硅)：FPD离子注入最重要的应用。通过在非晶硅(a-Si)薄膜上注入离子并激光退火，形成高迁移率多晶硅薄膜，用于制造TFT背板驱动电路。LTPS TFT的电子迁移率比传统a-Si TFT高100倍以上，是高分辨率、高刷新率手机屏幕的基础技术。

LTPO (LTPS + IGZO)：Apple Watch率先商用的低功耗显示技术，结合LTPS和IGZO（铟镓锌氧化物）TFT的优势。LTPS用于驱动电路，IGZO用于开关电路，可实现可变刷新率（低至1Hz），大幅降低功耗。离子注入在LTPO制造中扮演关键角色。

OLED / AMOLED：有机发光二极管显示技术。OLED面板的TFT背板同样采用LTPS/LTPO工艺，离子注入用于沟道掺杂和源漏形成。随着OLED在智能手机、平板、笔记本和车载显示中的普及，FPD离子注入机的需求持续增长。

LCD (液晶显示器)：高端LCD（如mini-LED背光LCD）的TFT背板也使用LTPS工艺，需要离子注入。虽然LCD市场份额逐渐被OLED侵蚀，但大尺寸LCD仍占据电视和显示器市场的主导地位。

FPD注入机 · 厂商格局

FPD离子注入机制造商

厂商	国家/地区	代表产品	市场地位

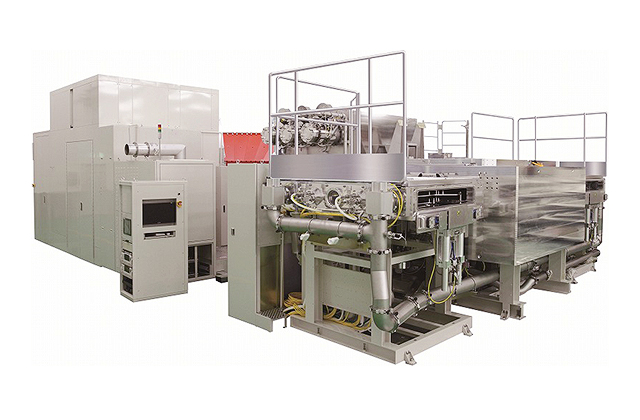

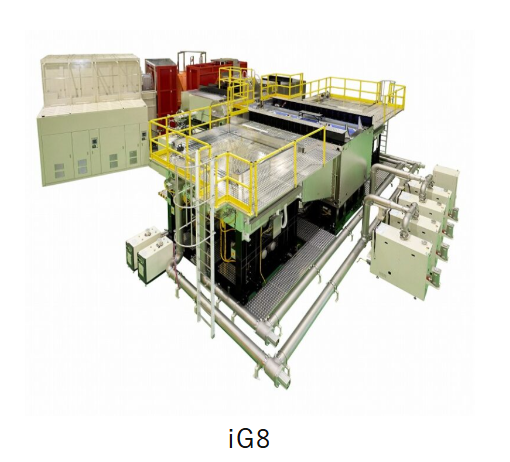

日新 (Nissin)	日本	iG4 / iG5 / iG6 / iG8	G6 FPD注入机100%市场份额
SEN / SMIT	日本	ORion NV-6072 / NV-7392 / NV-6275	早期主要竞争者
ULVAC	日本	FPD用注入系统	辅助供应商
Applied Materials	美国	FPD注入方案	有限参与
Veeco	美国	离子束沉积/注入	特定应用
Canon Anelva	日本	FPD相关设备	边缘参与

市场趋势：亚太地区（日本、韩国、中国台湾、中国大陆）主导FPD离子注入机市场。随着OLED显示技术从智能手机向平板、笔记本、车载和电视扩展，FPD注入机市场持续增长。日新凭借iG系列的世代领先优势，在G6及以上大型FPD注入机领域拥有接近垄断地位。

离子注入机三大类型

三大类型市场占比演变（1985–2025）

离子注入机按能量与束流可分为大束流（HC）、中束流（MC）、高能（HE）三大类。随着 IC 制程从微米级演进到纳米级，三类设备的市场占比经历了深刻的结构性变化。

类型	能量范围	束流范围	典型用途
大束流 HC	0.2–200 keV	>1 mA	源漏掺杂、多晶硅掺杂、预非晶化注入（PAI）、3D NAND 叠层注入
中束流 MC	5–750 keV	1 μA–2 mA	阈值电压（VT）调节、阱区掺杂、沟道注入、CIS 像素注入
高能 HE	750 keV–5 MeV	10–1000 μA	深阱隔离、Retrograde Well、CMOS 图像传感器深层注入、SiC 功率器件

时代	代表制程	HC:MC:HE	核心驱动
1980s	>1 μm	~25:55:5	MC 绝对主力——阱区 doping、VT 调整全靠 MC；HC 刚起步；HE 几乎不存在（深阱还用扩散炉）
1990s	0.5–0.25 μm	~35:40:12	HC 占比飙升——源漏/扩展区注入步骤随 CMOS scaling 激增；GSD 系列引爆产能需求
2000s	130–65 nm	~48:28:18	HE 爆发增长——Retrograde Well 从论文走进量产，LINAC 技术成熟；HC 首次超越 MC
2010s	45–14 nm	~58:22:18	HC 持续扩大——FinFET 极浅结 + Halo 注入步骤翻倍，每片晶圆注入 30–40 次；3D NAND 叠加拉动
2020s	7→3 nm	~60:20:15	MC 罕见回升——CIS 图像传感器 / 模拟 IC 拉动；GAA + 背面供电创造新 HE 需求；SiC 功率器件推动高能

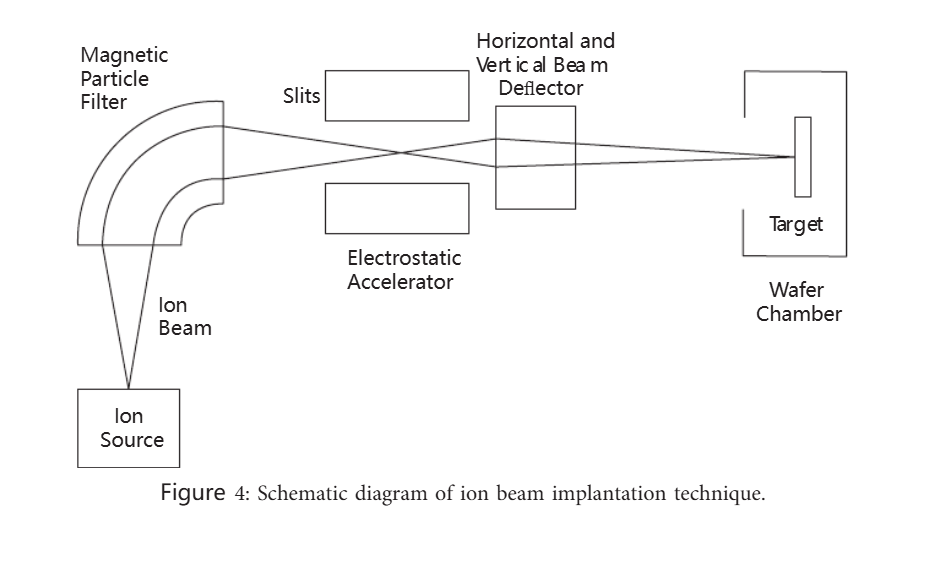

离子注入机核心子系统

技术演进关键参数

年代	晶圆尺寸	制程节点	束流范围	代表机型	关键创新
1960s	1-2英寸	>10μm	μA级	实验加速器	Freeman离子源、手动操作
1970s	2-4英寸	3-5μm	μA-mA	Extrion 200-20A, NV-10-60	滑动密封、机械扫描、剂量控制
1980s	4-6英寸	1-2μm	mA-10mA	NV-10-160, NV-20, NV-1000, AMAT PI 9000	LINAC加速、150mm兼容、自动化装载
1990s	6-8英寸	0.25-0.5μm	mA-25mA	NV-GSD, EXCEED2000, AMAT xR80/xR LEAP, Quantum	能量污染过滤、旋转端台、IHC离子源、极低能
2000s	8-12英寸	45-90nm	sub-keV	Quantum III/X, SHX, EXCEED3000	单晶圆、300mm兼容、极低能量
2010s	12英寸	7-28nm	sub-keV-MeV	Purion, VIISta, S-UHE, SAion, iBlazar	模块化平台、超高能、多合一
2020s	12英寸	2-5nm	全范围	iBlazar, Purion H, CI系列, Sirius MC 313	3nm量产、国产化、超低温注入

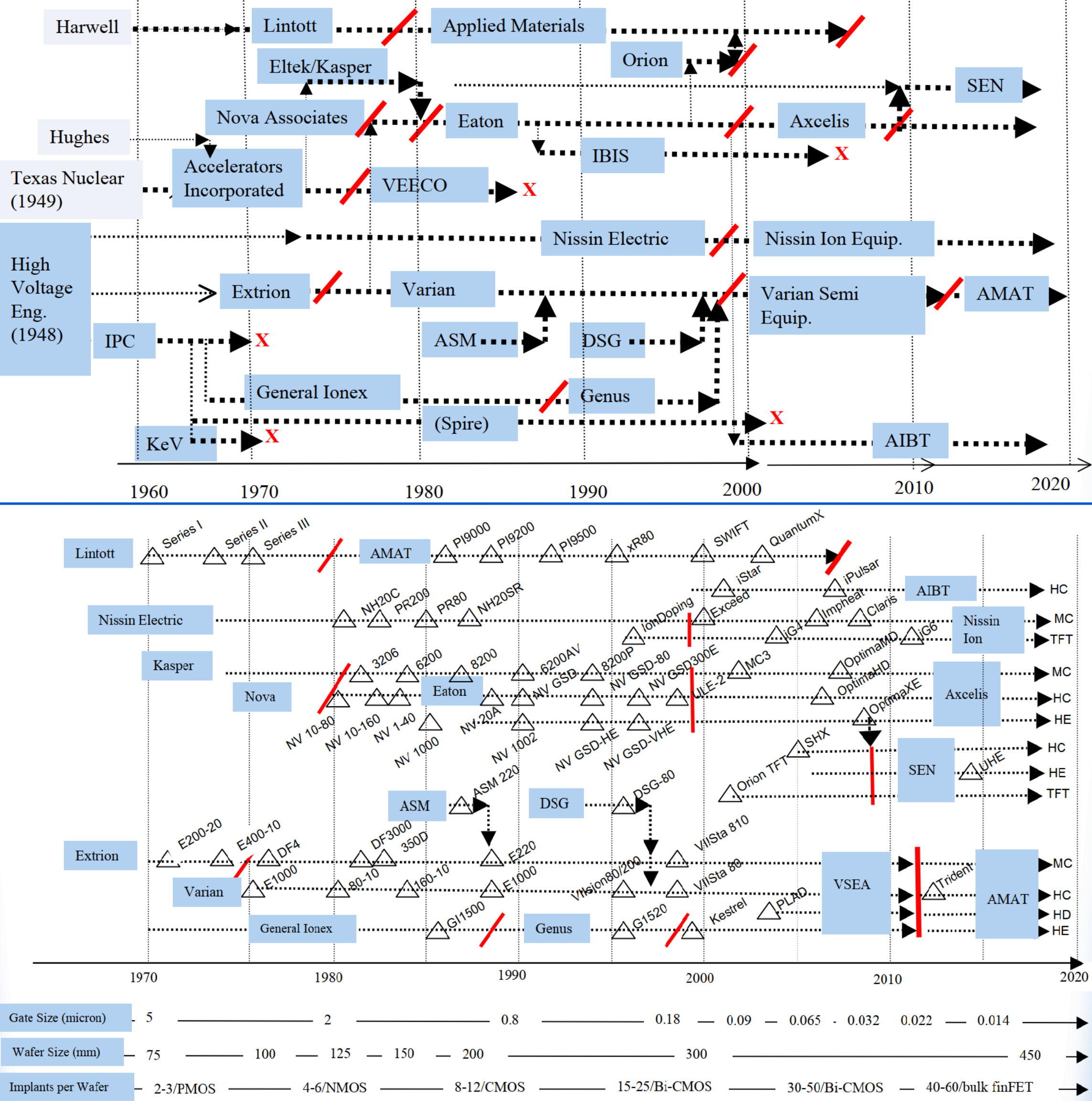

全球离子注入机产业并购与产品谱系

从核物理实验室、高压工程公司起源，到 2020 年前后全球主要离子注入机厂商的并购传承关系与代表性产品型号时间线。红色斜杠表示并购或业务终结，箭头表示技术/业务传承。

主流产品型号时间线（1970–2020）

依据产业谱系图整理，覆盖高电流(HC)、中束流(MC)、高能(HE)、高剂量(HD)及面板(TFT)等主流机型。红色斜杠代表产品线下线或被并购整合。

厂商血脉	1970s	1980s	1990s	2000s	2010s+	类型侧重
Lintott → AMAT	Series I/II/III	—	PI9000 / PI9200 / PI9500	xR80 / SWIFT / Quantum	QuantumX	MC/HC/HE
Nissin Electric → Nissin Ion	NH20C / PR200 / PR80	NH20SR	IonDoping / EXCEED	EXCEED3000 / Imprear / iGf	CLARIS / OptimaHD / OptimaMD / iG8 / TFT	MC / TFT / HE
Kasper → Axcelis	3206 / 6200 / 8200	6200AV / 8200P	NV GSD-80 / NV GSD300E	MC3	OptimaXE	HE
Nova → Eaton → Axcelis	NV 10-80 / NV 10-160	NV 1-40 / NV-20A / NV 1000 / NV 1002	NV GSD-HE / NV GSD-VHE	ULE-2 / SHX	Purion 平台	HC / HE
Extrion → Varian → AMAT	E200-20 / E400-10 / DF4	DF3000 / 350D	—	—	—	HC/MC
Varian → AMAT	E80-10 / E160-10	E1000 / E220	Vision80/200	Viista 810 / Viista 80	Kestrel / PLAD / Trident	HC/MC/HE
ASM → DSG → AIBT	ASM 220	—	DSG-80	—	iPulsar / iBlazar	MC/HC
General Ionex → Genus	GI1500	—	GI1520	—	—	MC
Orion → SEN/SMIT	—	—	Orion TFT	—	ORion / S-UHE / SAion	TFT / HE

注：型号命名随并购而迁移，例如 Nova 的 NV 系列被 Eaton、Axcelis 继承；Varian 的 Viista 系列被 AMAT 继承后继续演进。表格中年代为大致首次出现或活跃期。

AMAT VIISta 系列注入机全谱系：收购 VARIAN 后四条产品线（2011–至今）

2011年5月，Applied Materials 以$49亿收购 Varian Semiconductor Equipment Associates (VSEA)——当时全球中/高电流注入机市场份额第一、VIISta 单片式平台已装机逾1,500台的企业。收购后 AMAT 整合为 Applied Varian 业务部，VIISta 系列持续演进，覆盖 MC、HC、HE 和 PLAD 四条产品线。Trident 是 AMAT 时代首款完全自研 HC 平台，900 3D 将 MC 推向三磁铁架构，PLAD 则代表了与束线注入平行的全新技术路线。

AMAT 注入机全谱系：从 PI9000 到 Quantum X（1985–2004）

Applied Materials（含其前身 Lintott Engineering）在离子注入机领域的完整产品线演进——从首台商用 PI9000 到行业首个单晶圆高电流平台 Quantum X，跨越二十年、五代技术平台，见证 AMAT 从零打入到登顶全球注入机市场第一的全过程。

第一阶段：PI 时代（1985–1994）——批处理轮盘式高束流

型号	推出	晶圆	能量/关键参数	定位与意义
PI9000	1985.09	4–6"	—	AMAT 首台全自动离子注入机，业界最早的全自动化注入系统之一。此前 AMAT 于 1980 年收购英国 Lintott Engineering 获得注入机技术基础。
PI9200	1988.04	6–8"	—	PI9000 的 200mm（8英寸）兼容升级版；1989 年追加自动注入角度选择、远程监控与诊断功能。
PI9200XJ	1991	6–8"	—	PI9200 增强版，提升产能与工艺稳定性。

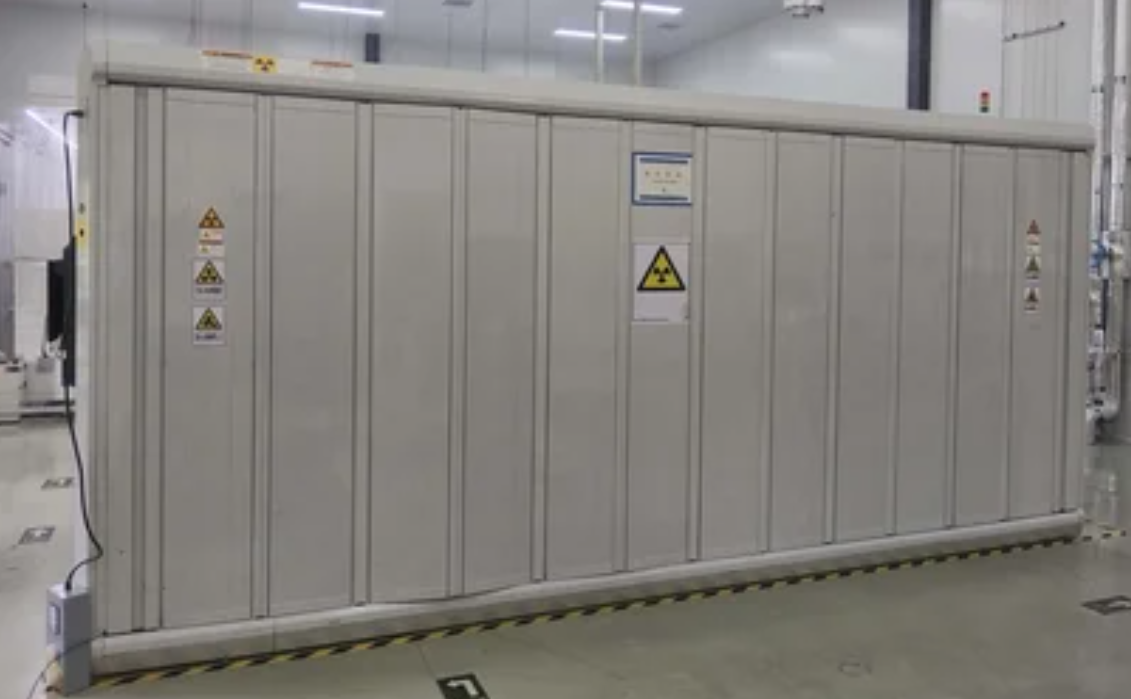

PI9500	1992.11	6"	Bernas 源 · 预加速 0–60kV · 后加速 0–200kV · 剂量 5E10~>1E17 ions/cm²	全新设计的高束流平台，面向 16Mb/64Mb DRAM 及先进微处理器制造。水平束线降低颗粒污染，轮盘式批处理（batch wheel）。
PI9500xR	1994.11	6–8"	2–200keV（多电荷离子可选 250kV）· 均匀性 0.5% · 重复性 1% · 倾斜 0–7° · 气体 BF₃/AsH₃/PH₃	将高束流平台延伸至中束流领域，增强低剂量、低能量注入性能。连接 PI 系列与后续 xR 系列的关键桥梁。至今二手市场仍大量流通（1995 vintage 为主）。

架构共性：批处理轮盘式（batch wheel），Bernas 离子源，水平束线，低颗粒污染设计。

第二阶段：xR 时代（1995–1999）——低能化、紧凑化

型号	推出	能量范围	晶圆	里程碑意义
xR80	1995.10	2–80keV	6–8"	业界首台成功解决低能硼注入的机型；采用革命性 IHC（间接加热阴极）离子源，230mm 弯曲半径分析磁铁；极小占地面积、高通量，专为深亚微米源/漏极浅结注入设计。
xR LEAP	1996.05	200eV–80keV	8"	业界首台亚 keV 注入机。LEAP = Low Energy Advanced Processing。Sub-5keV 下束流翻倍，为 0.25μm 及以下节点超浅结掺杂设定新标准。
xR120	1996.07	2–120keV	8"	xR 架构能量上扩版，满足更高能量的注入需求。
xR200S	后期	2–200keV（P 可选 720keV）	8"	PI9500xR 的现代化升级版，延续 200mm 高能注入能力。
xR80 LEAP II	~2002	80keV 上限	8"	xR LEAP 持续迭代型号，标配 Bernas 源 + Plasma Flood 系统；面向 0.18μm 及以下节点的 300mm 过渡期主力。

截至 1999 年，全球近 100 台 xR 系列部署运行（含 40+ 台 xR LEAP），使 AMAT 在低能高电流注入领域占据重要市场份额。

第三阶段：Quantum 批处理时代（1999–2004）——300mm / 超浅结

1999 年 7 月发布，继承 xR LEAP 差分透镜技术，束线极短以最小化能量污染，首次原生支持 300mm 晶圆（同时兼容 200mm、150mm）。能量控制精度达 ±7.5V。低能产能是 xR LEAP 的近 2 倍。

子型号 / 世代	推出	能量范围	晶圆	定位
Quantum LEAP	1999.07	200eV–80keV	200/300mm	超浅结注入，0.18μm 及以下先进制程。2000 年获 Semiconductor International 年度最佳产品奖。联电 300mm 厂批量采用。
Quantum 80	1999.07	2keV–80keV	200/300mm	标准低能高电流，0.25–0.18μm 设计主力。
Quantum 120	1999.07	2–120keV（可选）	200/300mm	扩展能量范围，满足高能传导注入需求。
Quantum I	~2000	10keV–300keV	200/300mm	第一代 Quantum batch 平台，束流 0.25–180mA，最大剂量 10mC/cm²。
Quantum II	~2001	—	200/300mm	第二代：增强束流光学，快调束（fast auto-tune），130nm 以下节点主力。含 Quantum II LEAP 超低能变体。
Quantum III (QL3)	~2003	25–400keV	300mm	第三代 batch，300mm 主力平台。突破 90nm 节点 50 WPH 产能大关。被 Quantum X 取代前的最后一代 batch 系统。

第四阶段：SWIFT —— 双机战略的参数注入担当（2000.11）

参数	内容
定位	中束流 + 高能——覆盖参数注入（parametric implant）
能量范围	10keV–1.7MeV（RF 直线加速器，最大漂移束流 10mA）
晶圆	200mm / 300mm
产能	200–250 wph
核心创新	WhisperScan™ —— 空气轴承非接触扫描技术（与 Orion Equipment 合作开发），角度偏差 <0.5°，能量精度 <1%，剂量均匀性/重复性 <0.5%
战略意义	与 Quantum 组成"双机覆盖全注入"方案：Quantum 做"导电注入"（形成晶体管），SWIFT 做"参数注入"（调节晶体管特性）。传统方案需 3 种注入机（高束流低能 / 中束流 / 高能），AMAT 用两台覆盖全部需求，为客户节省 25–45% 设备投资与运营成本。

第五阶段：Quantum X —— 单片式革命（2004.06）

参数	内容
定位	单片式高束流注入机，面向 65nm / 45nm 逻辑与先进 DRAM
首台出货	2003 年 12 月（正式发布 2004.06）
晶圆	300mm（12"）
核心创新	StepScan™：固定束流 + X-Y 晶圆扫描技术，产能比市场竞品高 30%；继承 Quantum III 束线，短束路快速调束
倾斜角度	0–60°（远超 batch 系统的 0–7°），支持极端角度 halo 注入，采用空气轴承 + 非接触直线电机
关键客户	Intel（65nm 节点首批采用）
后续型号	Quantum X Plus：束流达 1.2mA，二维平行扫描（1000–5000Hz），最大能量 240keV，剂量率 4–7 dpa/min
历史意义	AMAT 从 batch 轮盘式转向单片式的分水岭。65nm 以下超浅结对颗粒污染与角度控制要求极高，batch 轮盘高速旋转的颗粒风险已不可接受。单晶圆工具在角度精度、颗粒控制和小批量灵活性方面具有压倒性优势。

VARIAN 注入机全谱系：三条产品线（1971–2011）

从 Extrion 1971 年推出业界第一台量产注入机，到 2011 年被 AMAT 收购，Varian 通过三条独立产品线——中电流 (MC)、高电流 (HC)、高能 (HE)——完整覆盖了半导体制造所需的所有掺杂工艺。每条线的演进都是一部微型半导体技术史。

一、MC 中电流谱系

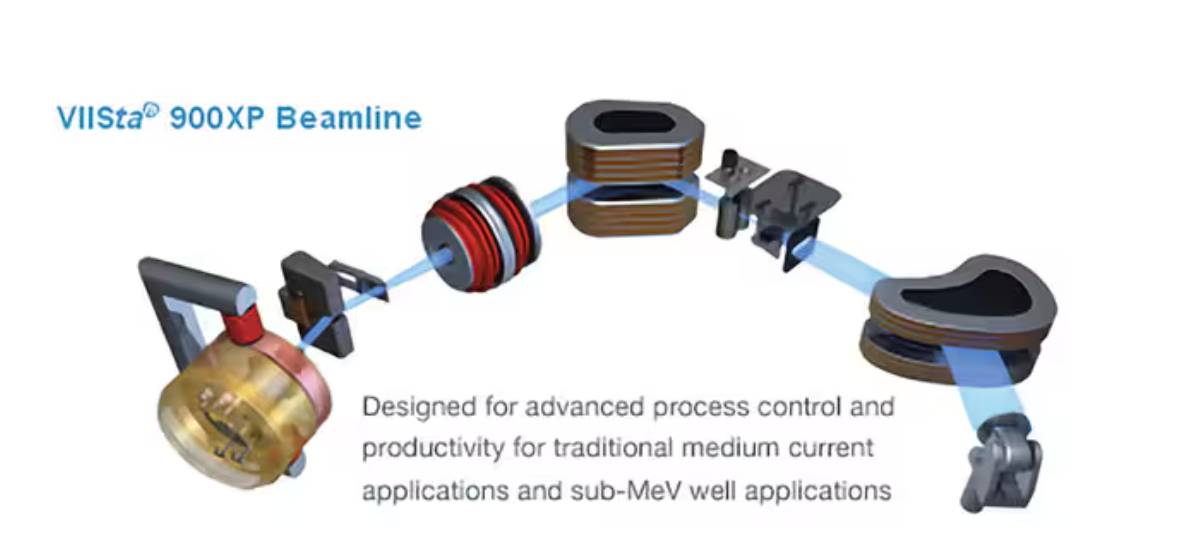

1971 年起步，是 Varian 的立身之本。从最早的 200-20A 到最新 VIISta 900XP，历经近半个世纪不断演进。

二、HC 高电流谱系

1981 年进入 HC 市场，从 batch 轮盘式（Ferris Wheel）演进到单晶圆 VIISta 平台。

三、HE 高能谱系

起源为 General Ionex → 1987 年被 Genus 收购 → 1998 年由 Varian 收购 → 最终整合为 VIISta 3000。是三条产品线中并购整合路径最复杂的。

Axcelis / Eaton 注入机全谱系：三条产品线（1978–2025）

从 Nova Associates 的废弃保龄球馆起步，到 Eaton 半导体设备部，再到 2000 年独立为 Axcelis Technologies——这条血脉传承贯穿了高电流注入机从无到有的全部历史。Nova 1979 年推出的 NV 10-60 是业界首台商用高电流注入机，而 NV-GSD 系列累计出货逾 600 台，至今多数仍在产线服役。

SMIT / SEN 注入机全谱系：三条产品线（1983–2025）

从 1983 年住友重机械与美国 Eaton 合资成立的 SEN 起步，到 2009 年脱离 Axcelis 独立、2015 年更名为 SMIT——这条日本唯一的离子注入机血脉，走出了从技术引进到自主研发的独特路径。SEN 1989 年推出的 NV-GSD-80 是全球首台负载锁定式 GSD 终端站注入机，而 SHX (2005) 则是世界首台单片式高电流注入机。2026 年更名为 SMS，整合离子注入与激光退火业务。

NISSIN 注入机全谱系：MC 中电流 × FPD 离子注入（1974–2025）

Nissin（日新离子设备）是唯一同时深耕半导体 MC 注入机与 FPD 离子注入机双赛道的厂商。在 FPD 领域，Nissin 自 1988 年开发世界首台 LTPS-TFT 注入机以来，Gen6 设备全球份额达 100%（自家调查）。半导体方面，EXCEED 系列以 FEM 能量污染消除技术和低 CoO 著称，装机量逾 1,000 台。

一、MC 中电流谱系 — 从 NH 到 EXCEED（1978–至今）

注：PR-200 / PR-80 虽按 Nissin 原始分类为"高电流注入机"，但按本文统一口径归入 Nissin 半导体 MC 谱系。Nissin 在 1990s 中期后战略性放弃半导体 HC，全面转向 MC + FPD 双赛道。

第一代：NH / PR 系列（1978–1994）

第二代：EXCEED 系列（1994–至今）

※ EXCEED 系列核心技术特征：Bernas→Advanced Bernas (BEAR)→IHC-R2 离子源代际升级；FEM 能量过滤实现零能污；1D-2L→2D-3L→X-Y 角度反馈的均匀性控制演进；RF-PFG→N-PFG 电荷中和系统。Evo 不是独立型号，是各平台性能升级后缀。

二、特殊 / 专用平台

CLARIS — 世界首台团簇离子束注入机

IMPHEAT — SiC 高温注入专用平台

EXCEED400HY — 氢注入专用平台

三、TFT Implanter — FPD 离子注入机谱系

Nissin 自 1988 年开发世界首台 LTPS-TFT 离子注入机以来，已累计出货超过 187 台 FPD 注入机。其采用的"带状束（Ribbon Beam）"技术与半导体点束扫描完全不同——扁宽束流直接覆盖大面积玻璃基板，一次处理面积大、均匀性好、产速极高。智能手机中几乎所有中高端机型显示屏均采用 Nissin 设备制造（自家调查数据）。

两条产品线时间整合图（1975–2025）

产业并购与传承大事记

离子注入机行业经历了多轮整合：从核物理与高压工程机构孵化出第一批商业公司，到 1990–2010 年代形成 AMAT、Axcelis、Nissin、SEN/SMIT 等几大主流玩家。

时间	事件	意义
1948	High Voltage Engineering (HVE) 成立	高压加速器技术商业化起点，孵化 Extrion
1949	Texas Nuclear 成立	早期离子源与加速器技术来源之一
1960s	Harwell / Hughes / Lintott 等进入注入机领域	从核物理/国防研究转向半导体掺杂应用
1971	Extrion 成立（Peter Rose）	现代离子注入机商业化的关键起点
1978	Nova Associates 创立	高电流注入机技术先驱，后并入 Eaton
1980s	Applied Materials 收购 Lintott 注入机业务	AMAT 正式进入离子注入机市场
1980s	Eaton 收购 Nova / Extrion 等	形成 Eaton 离子注入机产品线
1990s	Varian 收购 Extrion	Varian 离子注入机产品线成型
1999	AIBT 在硅谷创立，后迁台湾	华人地区独立离子注入机厂商崛起
2000	Axcelis 从 Eaton 剥离上市	专注离子注入机业务，成为独立上市公司
2006	AMAT 短暂退出离子注入市场	行业格局调整，为后续收购 Varian 埋下伏笔
2009	住友重工与 Eaton 解消合资，SEN 独立	日本离子注入机业务重回本土主导
2011	AMAT 以 49 亿美元收购 Varian	AMAT 重返并登顶全球离子注入机市场
2015	SEN 更名为 SMIT	住友重工离子技术品牌统一

系列概览

VARIAN（现 Applied Materials）是全球离子注入机市场的奠基者之一。其中电流注入机系列经历了 三代重大平台演进：从 1990 年代初的 E 系列（E220/E500）， 到 1998 年推出的革命性 VIISta 平台（810/810HP/810EHP/810XP）， 累计出货超过 950 台，奠定了 Varian/AMAT 在中电流注入机领域长达三十年的市场主导地位。

历史脉络

E220 — 单片中电流的开创者

E220 是 Varian 第一款面向量产的单片中电流注入机。1993 年首次引入，作为 EHP-220 平台的基础型号，奠定了 Varian 在中电流领域的技术路线。 E220 命名中 "E" 代表 Extrion 血统，"220" 指向其 200mm 晶圆 + 200keV 能力。

核心技术参数

E500 — 高能延伸与平台增强

E500 基于 E220 平台开发，将能量上限从 200keV 扩展至 780keV，是一台兼具中电流与高能注入能力的混合平台。 EHP（Extra High Performance）标识代表其增强的束流性能。1999 年推出的 EHPi-500（"i"=improved）进一步提升了产能和工艺控制能力。

核心技术参数（EHPi-500）

VIISta 810 — 统一平台的革命

1998 年发布的 VIISta 810 是 Varian 历史上最重要的产品之一。它是行业首款同时兼容 200mm 和 300mm 晶圆的中电流单片注入机， 将 E 系列验证的单片架构与全新设计的 VIISta 通用平台结合，涵盖了从低能（5keV）到高能（810keV）的全能量范围。 VIISta 平台的设计理念是"一次开发，全场景覆盖"——同一平台同时衍生出 VIISta 810（中电流）、VIISta 80（高电流）和 VIISta 3000（高能）。

VIISta 810 子型号演进

三代对比

设计哲学与技术传承

1. Bernas 离子源的坚守

从 Extrion 200-20A 到 VIISta 810XP，Bernas（伯纳斯）离子源是贯穿始终的技术基因。双灯丝设计提供冗余（一用一备），差分抽气腔体降低交叉污染。相较于 Axcelis 后来采用的 RF 源，Bernas 源结构更简单、维护成本更低。

2. 90° 分析磁铁：质量纯度的保证

90° 偏转分析磁铁是 Varian 中电流束线的标志性设计。通过双霍尔探头闭环控制，实现 M/ΔM > 85 的质量分辨率，有效抑制能量污染。

3. 单片处理：E 系列的先见之明

Varian 在 1992 年就采用单片（single-wafer）架构，远早于行业从批量（batch）向单片迁移的大趋势。VIISta 平台将这一理念扩展到全产品线。

行业地位与市场影响

• 定义了中电流品类——E220/E500 建立了 10–200keV 能量范围、1E11–1E16 剂量范围的"中电流标准"。
• 推动 300mm 迁移——VIISta 810 的双兼容设计降低了晶圆厂从 200mm 向 300mm 转换的门槛。
• 二手市场的支柱——E220/E500 至今仍是全球二手半导体设备市场交易量最大的注入机型号。
• 产业并购锚点——2011 年 AMAT 以 49 亿美元收购 Varian，核心即是 VIISta 平台的技术积累。

三代平台演化示意图

系列概览

Axcelis Technologies（前身 Eaton/Nova Associates）是全球高电流注入机市场的绝对先驱和领导者。 1978 年 Nova Associates 在麻省一间鸡舍改造的小屋里创立，次年即交付了世界首台商用高电流注入机 NV-10-60。 此后近半个世纪，该系列经历了四代重大平台演进：NV-10 系列（1979–1988）→ GSD 系列（1990–至今）→ Optima 系列（2005–2012）→ Purion H 系列（2014–至今）。 仅 GSD 系列就累计出货 600+ 台，至今仍在量产服务；Purion 平台出货已突破 500 台。

历史脉络

NV-10-80 (1981)

NV-10-80 是 Nova 在 NV-10-60 基础上的第一次重大升级，将能量从 60 keV 提升至 80 keV。 保留了 NV-10-60 的革命性设计：旋转盘片批量处理、双向机械扫描、滑动密封技术、冷却盘片和实时剂量控制。 束流高达 10 mA，足以应对当时 DRAM 和微处理器制造中的高剂量掺杂需求。

核心技术参数

NV-10-160 (1983)

NV-10-160 是 NV-10 系列的巅峰之作，将单电荷能量提升到 160 keV。据 Peter Rose 等人 1985 年在 NIM-B 期刊上发表的论文： "束流高达 10.0 mA、能量达 160 keV 的 NV-10-160 已量产应用。系统同时具备低剂量（10¹¹ ions/cm²）注入能力，这种独特的通用性为工艺和设备工程师提供了强大的新工具。" 截至 1985 年已有约 25 台出货，最大产能 300 wph。

核心技术参数

NV-20A (1988)

NV-20A 代表 NV-10 系列的智能化终章。1988 年引入的 UNIX 分布式控制系统是革命性的创新——该架构会持续跨越数代注入机。 NV-20（1985 年发布的前身）以其两台 Puma 六轴机器人手臂闻名，甚至被 David Letterman 在节目中使用。 NV-20A 在 NV-20 的基础上用软件和系统架构实现了质的飞跃，为后续 GSD 系列的控制系统奠定了基础。

核心技术参数

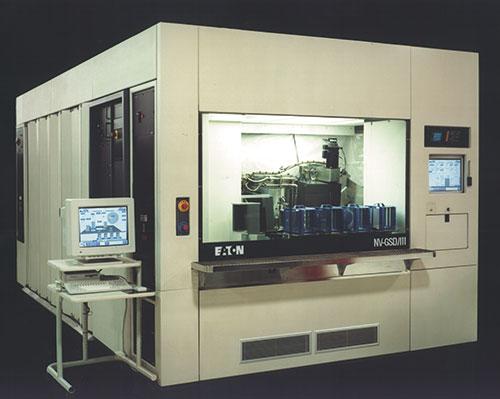

NV-GSD 系列 (1990)

NV-GSD（Gyroscopic Scan Disk）是行业史上最成功的高电流注入机平台。1990 年推出后累计出货 600+ 台，其中绝大多数至今仍在生产线运行。 其核心创新——陀螺仪终端站（Gyroscopic End Station）——实现了业界首个两轴倾斜能力，为先进工艺中的角度控制开辟了全新维度。 产能超过 200 wph，结合卓越的可靠性和剂量均匀性，使其成为 1990 年代至 2000 年代全球半导体工厂的标准配置。

NV-GSD/200 (1993)：专为低能量性能和快速物种切换优化，提高束流利用率。

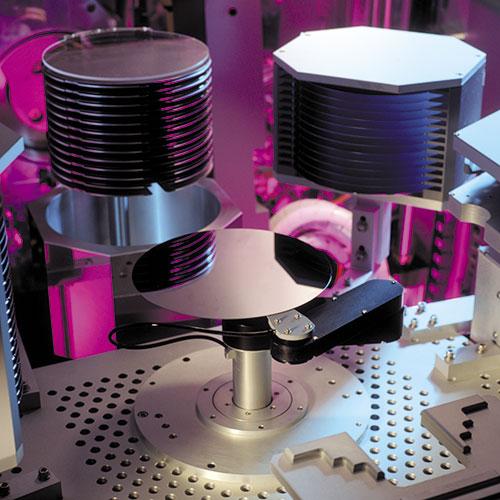

GSD/200E² (1996)：180 keV 最大能量，200mm 晶圆。2021 年以 GSD Ovation 之名重新发布，升级真空晶圆传送（误操作和破片率降低 95%）、氢气发生器（离子源成本降 40%），至今仍在销售。

核心技术参数

Optima HD / HDx (2006–2009)

Optima HD 标志着 Axcelis 从批量注入向单片注入转型的战略转折。2006 年发布，面向 sub-65nm 节点的传统高剂量和扩展应用。 2009 年的 Optima HDx 进一步突破——独特的 spot beam 技术和短束线提供了行业最高的漂移束流（比竞争对手高 38%）， 专利 AutoTune 系统将调束时间缩短到竞品的 40%，先进晶圆温度控制实现 yield 最大化。

核心技术参数

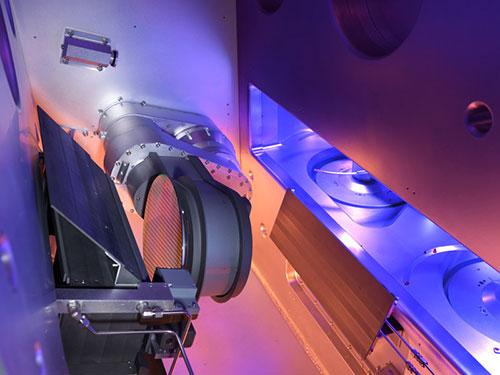

Purion H 系列 (2014–至今)

Purion H 是 Axcelis 第四代高电流平台的开篇之作。2014 年发布，采用革命性的扫描点束（Scanned Spot Beam）架构， 以单片方式在晶圆全表面实现精确的剂量、角度和剂量率控制。Purion 平台的四大差异化特性：Purion Contamination Shield™（污染屏蔽）、 Purion Vector™（剂量与角度控制）、500 wph 终端站和 Eterna™ ELS 源。 五层过滤束线设计（含能量过滤器）确保极高束流纯度，无灯丝微波 PEF 实现无金属污染的晶圆电荷中和。

Purion H (2014)：首发型号，覆盖传统高电流应用。
Purion H 80 (2017)：扩展传统高电流注入机的能量范围。
Purion Dragon (2019)：高性能平台，专攻低能量高剂量前沿应用。
Purion H200 (2019)：10 keV–230 keV，大束流 + 中束流精密度结合，面向功率器件。

核心技术参数（Purion H / H200 对比）

四代平台对比

设计哲学与技术基因

行业地位与影响

Axcelis 在高电流注入机领域拥有无可争议的先发优势和长期领导地位：

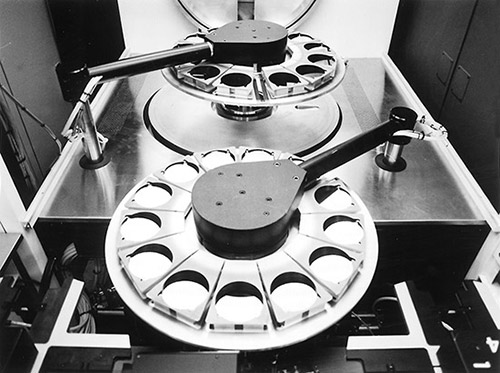

• 全球首台商用高电流注入机（NV-10-60，1979）由 Nova 交付
• GSD 系列是行业史上最成功的高电流平台——600+ 台出货，多数仍在产线运行
• NV-10-160 可同时胜任高剂量（10¹⁶级）和低剂量（10¹¹级）注入——在 1980 年代独一无二
• 2021 年 GSD Ovation 重新发布，证明 30 年前的平台设计至今仍具有商业生命力
• Purion H 的扫描点束 + 五层过滤架构为单晶圆高电流注入设立了新标准
• 与 AMAT（VARIAN）共同占据全球高电流注入机市场的主要份额

值得注意的是，Axcelis/Eaton 与 VARIAN 之间存在深厚的历史渊源：Nova 创始团队 Peter Rose 和 Geoff Ryding 均来自 Varian/Extrion。 当年 Varian 甚至以"窃取商业机密"为由起诉 Nova——这场持续数月的法律战最终因 Eaton 的强大法务资源而不了了之， 但也从侧面印证了 Nova 的技术传承。

四代平台演化全景

系列概览

Axcelis Technologies 不仅是全球高电流注入机的先驱，在高能注入领域同样拥有不可撼动的领导地位。 1986 年，Eaton/Nova 推出 NV-1000——全球首台将射频直线加速器（RF LINAC）技术引入商业半导体制造的高能注入机。 此后近四十年，该系列经历了五代重大平台演进：NV-1000/1002（1986–1990）→ GSD-HE/VHE（1994–至今）→ HE3/Paradigm（1998–）→ Optima XE（2005–2012）→ Purion XE（2014–至今）。 Axcelis 拥有全球最大的高能注入机装机量，RF LINAC 已成为行业高能注入的标杆技术，能量范围从最早的 MeV 级别一路拓展至 15 MeV（Purion XEmax）。

历史脉络

第一代 · 1986

NV-1000 — 全球首台商用 LINAC 高能注入机

NV-1000 是全球半导体历史上的一座里程碑——它首次将射频直线加速器（RF LINAC）技术引入商业半导体制造。在此之前，离子注入的能量上限受限于直流高压加速方式，难以突破数百 keV 量级。RF LINAC 通过多级射频腔逐级加速离子，从根本上突破了这一瓶颈。

参数	说明
推出年份	1986 年
加速技术	RF 直线加速器（RF LINAC），首台商用应用
能量范围	MeV 级别（单电荷和多电荷离子）
束流特点	高稳定度、高束流纯度——RF 加速技术天然具有速度过滤效果
工艺应用	深埋层注入、阱隔离、SOI 氧注入
技术影响	为九年后高能注入的"爆发式增长"奠定基础

第二代 · 1990

NV-1002 — 毫安级高能注入的工业化起点

NV-1002 在 NV-1000 的基础上实现了从"概念验证"到"工业化"的关键跨越。它提供毫安级别的高能束流（mA 级 @ 2 MeV），覆盖广泛的离子种类。设备体积缩小，采用最新的 Eaton 终端站技术和 Advanced 控制系统，实现了离子源、注入器、LINAC 和机器人终端站的全面自动化。NV-1000 和 NV-1002 共同积累的 LINAC 可靠性数据为后续 GSD-HE 的量产爆发铺平了道路。

参数	说明
推出年份	1990 年（与 NV-GSD 同年发布）
加速技术	RF LINAC，NV-1000 的进化版
最大能量	2 MeV（多种离子）
最大束流	毫安级别（当时业界最高能束流）
设备体积	较 NV-1000 缩小
终端站	最新 Eaton 终端站技术，机器人 wafer 搬运
控制系统	Eaton Advanced 控制系统（源/注入器/LINAC/终端站全自动）

第三代 · 1994

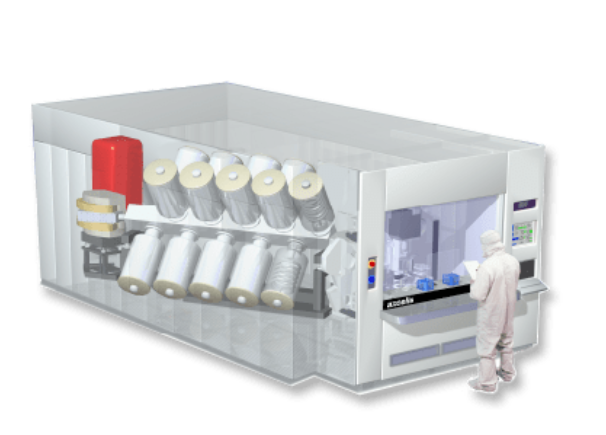

NV-GSD-HE / VHE — 高能注入的量产时代

1994 年是 Axcelis 高能注入历史上最重要的转折点。NV-GSD-HE 将两套已有验证的技术——GSD 陀螺仪终端站（两轴倾斜、>200wph）和 NV-1000/1002 的 RF LINAC——整合到一台设备中，创造出全球首台生产级高能注入系统。210 wph 的产能、标准 fab bay 的占地面积、以及 LINAC 设计固有的高可靠性，使高能注入从实验室走向了大规模量产。高能阱隔离（well isolation）技术随之迅速普及。

GSD 平台由此成为历史上制造和支持时间最长的批处理注入基准平台。2021 年重新发布的 GSD Ovation 系列延续了这一血脉：GSD/HE Ovation（10 级 LINAC、3 MeV）和 GSD/VHE Ovation（14 级 LINAC、4.9 MeV）至今仍是 200mm 晶圆厂高能批处理注入的标杆方案。

型号	NV-GSD-HE	NV-GSD-VHE
推出年份	1994	约 1996
终端站	GSD 陀螺仪（两轴倾斜）	GSD 陀螺仪（两轴倾斜）
LINAC 级数	~10 级	14 级
最大能量	3 MeV	4.9 MeV
产能	210 wph	批处理模式
工艺应用	高能阱隔离、埋层注入	超深注入、特殊器件
Ovation 升级	2021 GSD/HE Ovation	2021 GSD/VHE Ovation
当前状态	仍在销售（Ovation 版）	仍在销售（Ovation 版）

第三代演进 · 1998–2010

HE3 / Paradigm — 300mm 与批处理双轨并行

1998 年，Axcelis 推出面向 300mm 晶圆的完整注入产品套件：MC3（中电流）、ULE3（超低能）和 HE3（高能）。HE3 是全球首款 300mm 高能批处理注入机，迅速成为多家头部晶圆厂高能工艺的 Tool-of-Record，装机量巨大。

随后衍生的 Paradigm 系列（含 Paradigm XE）延续了批处理高能路线。2010 年 12 月，Axcelis 庆祝第 100 台 Paradigm 高能系统出货至亚洲某全球最大半导体制造商。HE3 和 Paradigm 系列至今仍是许多 IC 和 CIS 制造商的主力设备。

参数	HE3	Paradigm XE
推出年份	1998	~2005
晶圆尺寸	300mm（首款）	300mm
注入模式	批处理（batch）	批处理（batch）
加速技术	RF LINAC	RF LINAC（演进版）
市场地位	高能 ToR 标杆	100 台里程碑（2010）
当前状态	大量仍在产线运行	被 Purion XE 替代中

第四代 · 2005

Optima XE — 全球首台单片高能注入机

Optima XE 的推出标志着高能注入的范式转移——从批处理（batch）转向单片（single wafer）。由 Axcelis 的 Shu Satoh 团队主导开发，2008 年在第 17 届 IIT 大会上以论文形式全面展示。

创新点	技术细节
单片终端站	首台生产级高能单片注入机，产能 >400 wph
RF LINAC 继承	基于 NV-1000 以来持续演进的成熟 RF LINAC 技术
宽能量/多物种	P⁺ 1.2 MeV / P⁺⁺ 2.9 MeV / B⁺ 1.5 MeV；低至 10 keV；可兼做传统中电流注入
精确角度控制	单片架构天然消除批处理的锥角效应（cone angle），实现片内和片间精确角度一致
剂量控制	独特剂量控制系统——可在不依赖传统压力法的前提下补偿光刻胶放气效应
倾斜范围	0–45°，拓展应用范围
论文发表	"Optima XE Single Wafer High Energy Ion Implanter" — IIT 2008, Monterey

第五代 · 2014–至今

Purion XE — 高能注入的新标杆

Purion XE 是 Axcelis 将四十年高能技术积累与 Purion 新一代平台整合的集大成之作。它将 RF LINAC 高能束线与高速 Purion 单片终端站结合，实现了 500 WPH 的极高产能。三大核心技术支柱：

1. 纯度：基于 RF LINAC 的束线路径内含多重过滤技术，可滤除其他设计遗漏的杂质，实现业界最低的金属和颗粒污染水平。对 CIS 等对金属污染极度敏感的器件至关重要。

2. 精度：专有 Vector™ 控制系统提供原位水平和垂直角度测量与校正，总角度变化低至 0.04° 1σ，使零度注入成为可能——通道注入（channeled implant）在高能应用中的关键前提。

3. 产能：Purion 终端站与 OptiScan 交错扫描技术结合，实现 500 WPH 产能，覆盖 40 keV 至 15 MeV 的业界最宽能量范围。

子型号	LINAC	最大能量	目标应用
Purion XE	12 级	4.5 MeV	通用高能注入
Purion EXE	12 级（增强）	5.25 MeV	更高能量需求
Purion VXE	14 级 + 能量增强器	8 MeV	超深注入
Purion XEmax	双 LINAC + Boost™	15 MeV	PMIC / 下一代器件
Purion XE Power	12 级	4.5 MeV	功率器件 Al 注入、SiC

五代平台对比

维度	NV-1000	NV-1002	GSD-HE/VHE	Optima XE	Purion XE
年份	1986	1990	1994/1996	2005	2014
注入模式	批处理	批处理	批处理	单片	单片
加速技术	RF LINAC（首台）	RF LINAC（mA级）	RF LINAC + GSD终端	RF LINAC + 单片	RF LINAC + Purion
最大能量	~MeV 级	2 MeV	3 / 4.9 MeV	2.9 MeV (P++)	4.5–15 MeV
产能	原型级	工业化	210 wph	>400 wph	500 wph
晶圆尺寸	100–150mm	150mm	200mm	200/300mm	150–300mm
角度控制	基本	基本	两轴倾斜	单片精度	0.04° 1σ Vector
污染控制	—	—	SEF 电荷控制	放气补偿	多重过滤 业界最低
灵活性	仅高能	宽离子种类	高能为主	可做中电流 (10 keV)	40 keV–15 MeV 全覆盖
SiC 支持	否	否	否	否	Power Series 支持
当前状态	历史遗产	历史遗产	Ovation 仍售	被 Purion 替代	主力旗舰

核心技术

RF LINAC — 跨越四十年的技术基因

Axcelis 高能注入机的核心竞争壁垒是一条跨越四十年、五代平台的技术主线：射频直线加速器（RF LINAC）。与基于直流高压的 tandem 加速器不同，RF LINAC 通过多级射频谐振腔逐级加速离子，天然具有以下优势：

RF LINAC 的可靠性是高能注入从实验室走向量产的关键推动力。1994 年 GSD-HE 推出后，"高能井隔离技术以合理的持有成本（CoO）迅速普及，这完全归功于 LINAC 设计的可靠性"（Axcelis 官方历史）。到今天，Axcelis 拥有全球最大的高能注入机装机量，RF LINAC 已成为高能注入的行业标准技术。

行业地位

全球高能注入市场的绝对领导者

演化全景

Axcelis 高能注入机五代演化

随着摩尔定律逼近物理极限，离子注入技术面临新的挑战与机遇：

超低温注入：-30°C至-100°C注入抑制扩散效应，实现更浅结深，支持3nm以下制程。华海清科iPUMA-LT已实现突破。

第三代半导体：SiC、GaN功率器件要求600°C+高温注入，减少晶格损伤，提高活化率。IMPHEAT-II和凯世通SiC系列已就位。ULVAC IH-860PSIC实现500°C SiC注入。

氢注入 (Smart-Cut)：VCSEL和先进SOI需要高精度氢离子注入来实现薄膜剥离，凯世通和日新各有布局。

3D封装与CIS：CMOS图像传感器需要超高能注入(>10MeV)形成深层光电二极管，SMIT的S-UHE技术独占鳌头。

FPD大尺寸化：随着OLED从手机向车载、IT扩展，日新iG8（8.6代）等大尺寸FPD注入机市场持续增长。

国产替代加速：中国离子注入机国产化率从不足5%向15%+迈进，凯世通、烁科中科信、思锐智能、北方华创、华海清科形成"五强并进"格局。

市场扩容：全球离子注入机市场预计从2025年30亿美元增长至2032年48亿美元，CAGR 8.2%。中国市场是增长核心引擎。
